Autel MaxiScope MP408 Otomotiv Osiloskop

MaxiScope MP408, otomotiv devrelerindeki gerilimin zaman içindeki davranışını dört kanala kadar aynı anda görüntüleyen USB bağlantılı ölçüm modülüdür. Sensör, aktüatör, ateşleme ve araç haberleşme hattı arızalarında dalga biçimini kaydedip karşılaştırmaya yardımcı olur. Autel güncel ürün kataloğunda MP408’i üretimi sonlandırılmış model olarak işaretler; bu sayfa mevcut stoktaki MP408 paketini doğru sınırlarıyla sunar.

21.900 TLKDV dahil. Stokta

Ücretsiz MaxiScope yazılım güncellemesi

Faturalı Ürün
Yetkili Satıcı
Türkiye Garantili

Öne çıkanlar

MaxiScope MP408 Otomotiv Osiloskop için öne çıkan özellikler

Bu bölüm cihazı günlük kullanım açısından anlatır. Servis yoğunluğu, yapılacak işlem seviyesi, bağlantı tipi ve güncelleme süresi aynı sayfada birlikte değerlendirilir.

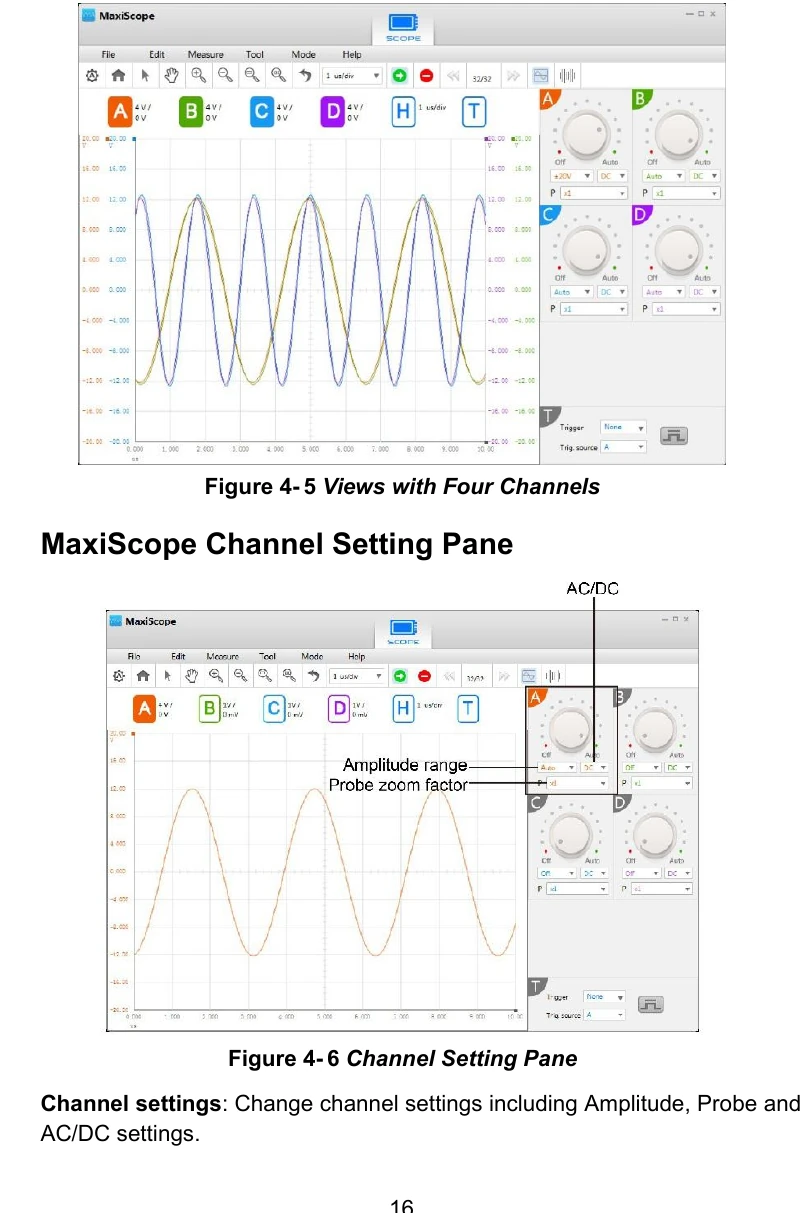

Dört kanal ve 12 bit çözünürlük

Birden fazla sensör, tetik veya haberleşme sinyalini aynı zaman ekseninde karşılaştırmayı sağlar; kanal sayısı arttığında azami örnekleme hızı değişir.

20 MHz bant genişliği

Otomotiv sensörleri, aktüatörler, ateşleme ve veri yolu ölçümleri için 20 MHz bant genişliği ve kanal düzenine göre 80 veya 20 MS/s örnekleme sunar.

USB bağlantı ve güç

Modül gücünü bağlı Windows PC veya desteklenen Autel tabletten USB üzerinden alır; harici güç kaynağı veya dahili batarya gerektirmez.

Kayıt ve tekrar inceleme

Dalga biçimini kaydetme, waveform buffer içinde geri çağırma, ölçüm değerlerini görüntüleme ve tetik noktasını ayarlama iş akışlarını destekler.

Kullanım

MaxiScope MP408 Otomotiv Osiloskop hangi kullanıcıya uygun?

Bu bölüm cihazı satın alma niyetine göre anlatır. Kullanım profili, yapılacak işlem seviyesi ve lisans bilgisi aynı sayfada birlikte sunulur.

Kimler kullanır?

Aralıklı sensör ve aktüatör arızalarını dalga biçimiyle yakalayan oto elektrik servisleri
CAN, LIN veya FlexRay hatlarında elektriksel sinyal karşılaştırması yapan teknisyenler
Dört sinyali aynı zaman ekseninde ilişkilendirmek isteyen motor ve ateşleme uzmanları
Uyumlu MaxiSYS tableti veya Windows bilgisayarı bulunan ve ayrı scope modülü arayan işletmeler

Hangi işlerde kullanılır?

Krank ve eksantrik sensörü korelasyonu gibi iki veya daha fazla kanalın zaman ilişkisini inceleme
Enjektör, ateşleme bobini, PWM kontrollü valf ve diğer aktüatör komutlarını kaydetme
CAN/LIN/FlexRay haberleşme hattında sinyal seviyesi, bozulma ve kesintiyi gözleme
Uzun veya aralıklı olayları waveform buffer içinde kaydedip sonra tekrar inceleme

Seçerken dikkat edilecekler

Kullanılacak PC işletim sistemi veya Autel tabletin MP408 uygulamasıyla güncel uyumluluğu
Ölçülecek devre için doğru prob, attenuator, akım pensi ve elektriksel güvenlik sınıfı
20 MHz bant genişliği ve 80/20 MS/s kanal kombinasyonunun beklenen sinyale yeterli olması
Üretimi sonlandırılmış MP408 ile güncel MP608’in yazılım, cihaz uyumluluğu ve aksesuar farkı

Teknik özellikler

Modelin öne çıkan teknik özellikleri

Ekran, bağlantı, yazılım, protokol ve paket bilgilerini bu bölümde hızlıca karşılaştırabilirsiniz. Araçta görünen menüler; model yılı, kontrol ünitesi, yazılım paketi ve lisans durumuna göre cihaz ekranında açılır.

Kanal: 4; renk kodlu BNC girişleri
Dikey çözünürlük: 12 bit
Bant genişliği: 20 MHz
Azami örnekleme: 1–2 kanal: 80 MS/s; 3–4 kanal: 20 MS/s
Hassasiyet: 10 mV/div – 20 V/div
Giriş aralığı: ±50 mV – ±100 V; 11 aralık
Giriş ve koruma: 1 MΩ // 22 pF, tek uçlu BNC; tek girişte ±200 V aşırı yük koruması
Bellek: Aktif kanallar arasında paylaşılan 32 milyon örnek; 1000 dalga biçimine kadar buffer
Zaman tabanı: 100 ns/div – 1000 s/div
Bağlantı ve güç: USB 2.0; USB portundan besleme
Boyut ve ağırlık: 190 × 115 × 38 mm; 0,5 kg altında

Kurulum

İlk kullanımda izlenecek sıra

Ürünü ve aksesuarları hazırlayın

Ana modülü, resmî paket içeriğini ve yapılacak teste uygun kablo veya probları eksiksiz doğrulayın.

Ana cihaz uyumluluğunu doğrulayın

Kullanılacak telefon, tablet veya Windows bilgisayarın tam modelini ve yazılım sürümünü resmî uyumluluk kaynağıyla eşleştirin.

Doğru bağlantı yöntemini kurun

Üreticinin belirttiği uygulamayı veya ölçüm yazılımını kurun; Bluetooth ya da USB bağlantısını kılavuzdaki sırayla tamamlayın.

Güvenli örnek test yapın

Yazılımı güncelledikten sonra bilinen güvenli bir ölçüm noktasında bağlantı, kanal veya test ayarlarını doğrulayın.

Güncelleme

Ücretsiz MaxiScope yazılım güncellemesi dahildir

Bu ürün için ücretsiz maxiscope yazılım güncellemesi bilgisi resmî üretici kaynağına göre gösterilir. Uygulama veya ölçüm yazılımı güncellemesi bağlı telefon, tablet ya da bilgisayardan yürütülür.

Bağlı telefon, tablet veya bilgisayarın internet bağlantısı kararlı olmalıdır.
Ürün bağlantısı ve uygulama uyumluluğu güncelleme öncesi kontrol edilmelidir.
Güncelleme tamamlanmadan bağlantı kesilmemeli veya cihaz kapatılmamalıdır.
Güncelleme süresi indirilen paket boyutuna ve bağlantı hızına göre değişebilir.

Kurulum ve hesap desteği

MaxiScope MP408 Otomotiv Osiloskop için ek dijital hizmetler

Yurt dışı cihazlarda dil veya hesap sorunu yaşıyorsanız uygun hizmetin kapsamını siparişten önce inceleyin.

Türkçe dil hizmeti

Yurt dışından alınan uygun Autel cihazlarda Türkçe dil seçeneği için seri numarası kontrolü, yetkilendirme yönlendirmesi ve uzaktan kurulum desteği.

Hizmeti incele

Hesap ve e-posta desteği

Autel hesabına erişemeyen cihaz sahipleri için cihaz kaydı kontrolü, sahiplik doğrulaması ve kayıtlı e-posta değişikliği sürecinde destek.

Hizmeti incele

Ticari bilgi

Fatura, KDV ve güncelleme

Faturalı satış

Satışa açık Autel Türkiye ürünlerinde fiyat KDV dahil gösterilir; sipariş faturalı satış olarak işlenir. Fatura bilgileri ödeme adımında alıcı bilgileriyle birlikte alınır.

Yazılım kapsamı

Ücretsiz MaxiScope yazılım güncellemesi, cihazı satın aldıktan sonra yazılım tarafındaki temel ticari güvencelerden biridir.

Paket

Paket, lisans ve kullanım kapsamı

Model sınıfı

Atölye yoğunluğu, yapılacak işlem seviyesi ve beklenen cihaz sınıfı doğru modeli seçerken birlikte ele alınır.

İşlem kapsamı

MP408 arızalı parçanın adını otomatik olarak vermez; alınan dalga biçimi sağlam referans, devre şeması ve çalışma koşuluyla teknisyen tarafından yorumlanır. Tek uçlu BNC girişleri birbirinden izole değildir. Şebeke, yüksek voltaj, hibrit/EV yüksek gerilim ve piroteknik devrelerde uygun diferansiyel izole prob ve üretici prosedürü olmadan bağlantı yapılmaz. Tablet uyumluluğu model ve yazılım sürümüne göre teyit edilmelidir.

Lisans ve paket

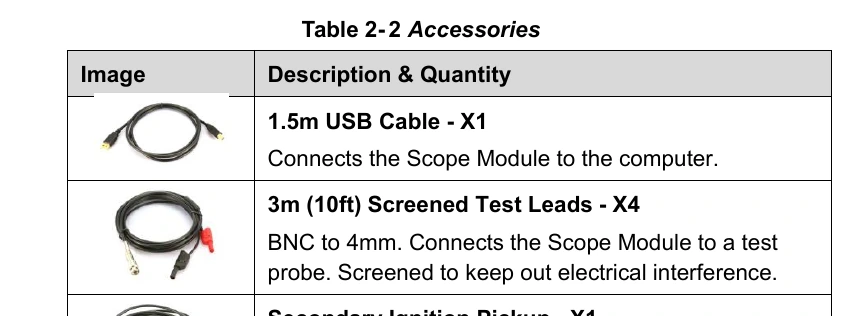

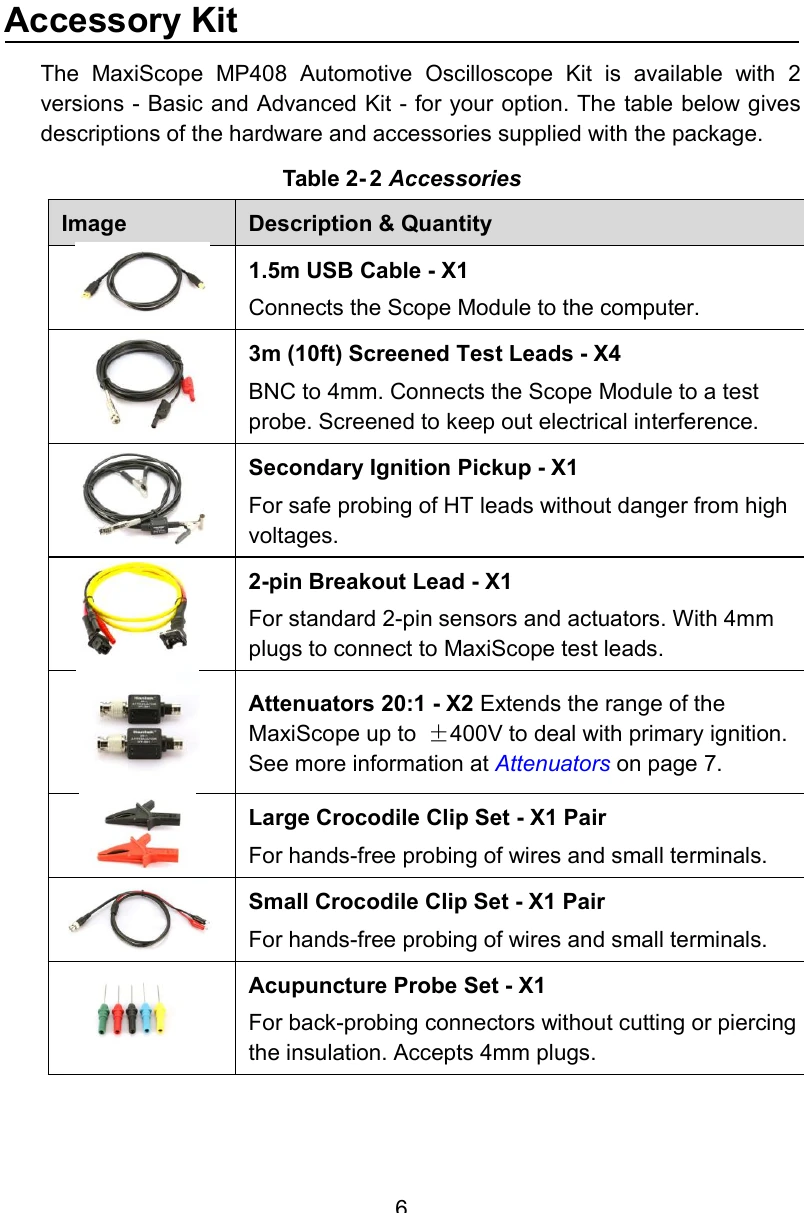

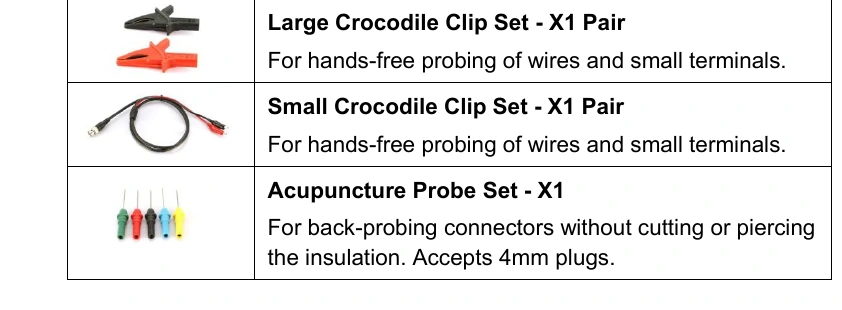

Paket; MP408 modülü, USB kablosu, dört scope test kablosu, sekonder ateşleme probu, 2 pin breakout kablosu, 20:1 attenuatorlar, büyük/küçük kıskaçlar, iğne problar ve multimetre problarıyla SKU bazında karşılaştırılır.
Akım pensi, diferansiyel prob ve ilave breakout aksesuarları standart pakete otomatik dâhil kabul edilmez.
MP408 üretimi sonlandırılmış modeldir. Satış mevcut stok içindir; güncel nesil ürün olarak MP608 ayrıca değerlendirilmelidir.

Ürüne özel rehber

Gerçek servis işinde kullanım ve seçim ayrıntıları

Özellik listesini satın alma ve uygulama kararına dönüştüren, ürüne özgü iş akışları.

MP408 ile hangi arızalar incelenir?

Bir sensörün yalnız veri listesindeki sayısına bakmak, kısa süreli kopma, parazit veya zamanlama sorununu göstermeyebilir. MP408 gerilim değişimini zaman ekseninde kaydederek krank/eksantrik ilişkisi, enjektör sürme sinyali, PWM komutu, ateşleme olayı ve araç ağı davranışı gibi elektriksel kanıtları görünür hale getirir.

Doğru sonuç için önce devre şeması, beklenen sinyal, ölçüm noktası ve prob oranı belirlenir. Aynı çalışma koşulunda sağlam referansla karşılaştırma yapılır; yalnız ekrandaki şekle bakarak parça kararı verilmez.

Kanal, örnekleme ve zaman tabanı seçimi

Tek veya uygun iki kanal kombinasyonunda azami 80 MS/s, üç veya dört kanalda 20 MS/s örnekleme kullanılır. Çok geniş zaman tabanı seçmek hızlı ayrıntıyı kaçırabilir; gereğinden dar aralık ise aralıklı olayı yakalamayı zorlaştırır. Önce sinyalin beklenen frekansı ve olay süresi belirlenir.

12 bit dikey çözünürlük, doğru volt/div ve prob oranıyla anlam kazanır. Ekranı dolduracak uygun dikey ölçek seçilir; clipping, yanlış kuplaj veya ortak şase hatası ölçüm sonucunu geçersiz kılabilir.

Güvenli bağlantı ve ortak şase uyarısı

MP408’in BNC girişleri tek uçludur ve ortak referans kullanır. Farklı potansiyeldeki iki şase noktasına dönüş uçları bağlanırsa yüksek akım oluşabilir ve cihaz veya araç zarar görebilir. Yüksek taraf, şebeke veya hibrit/EV yüksek voltaj ölçümü standart kabloyla yapılmaz.

Ölçüme başlamadan önce devre gerilimi, probun kategorisi, attenuator oranı ve şase noktası doğrulanır. Hava yastığı ve piroteknik devrelere üreticinin açık test yöntemi olmadan prob bağlanmaz.

MP408 üretim durumu ve MP608 farkı

Autel’in güncel küresel özel araçlar kataloğu MP408’i “Discontinued” olarak işaretler. Bu, mevcut stoktaki ürünün çalışmadığı anlamına gelmez; ancak yeni tablet desteği, gelecekteki yazılım uyumluluğu ve yedek parça beklentisi satın alma kararında açıkça değerlendirilmelidir.

Yeni kurulumda daha güncel MaxiSYS tabletlerle eşleşme, seri veri çözümleme, otomatik prob yapılandırması ve güncel destek öncelikliyse MP608 daha doğru alternatif olabilir. MP408 fiyat avantajı ancak mevcut PC/tablet uyumluluğu doğrulanmışsa anlamlıdır.

Teknik kaynaklar

Üretici belgeleriyle doğrulanan bilgiler

Teknik bilgiler 14 Ekim 2026 tarihinde resmî Autel kaynaklarıyla kontrol edildi.

Karşılaştırma

Benzer Autel modelleri

Benzer görünen modeller kullanım yoğunluğu, işlem seviyesi ve paket kapsamına göre farklılaşır. Alternatif modelleri aynı sayfadan açıp sınıf farkını karşılaştırabilirsiniz.

MP408 ve MP608 aynı ürün değildir. MP608 güncel tablet ailesi, otomatik prob yapılandırması, seri veri çözümleme ve yeni yazılım akışı için tasarlanmış yeni nesildir.

VCMI/VCMI2 içeren MS919 veya Ultra paketlerinde ayrıca dört kanallı osiloskop bulunabilir; servis zaten VCMI kullanıyorsa ayrı MP408 gereksinimi iş akışına göre değerlendirilmelidir.

Multimetre tek bir anlık değeri; osiloskop gerilimin zaman içindeki şeklini gösterir. İki cihaz birbirinin yerine geçmez.

SSS

MaxiScope MP408 Otomotiv Osiloskop hakkında sık sorulanlar

Yanıtlar model seçimini hızlandırmak için kısa tutulmuştur; fiyat, garanti ve güncelleme bilgisi bu sayfada görünür.

Autel MP408 kaç kanallıdır?

Dört kanallıdır. Tek veya uygun iki kanal kombinasyonunda azami 80 MS/s, üç veya dört kanalda 20 MS/s örnekleme sunar.

MP408 her Autel tabletle çalışır mı?

Hayır. Uyumluluk tablet modeli, işletim sistemi ve MaxiScope uygulama sürümüne bağlıdır. Siparişten önce tam tablet modeli Autel’in güncel destek listesiyle kontrol edilmelidir.

MP408 ile Ultra veya MS919 birlikte kullanılır mı?

Ultra ve MS919 paketlerindeki VCMI zaten osiloskop donanımı içerir. Autel kaynaklarında MP408 tablet uyumluluğu dönem ve bölgeye göre farklı listelendiği için bu modellerde ayrıca MP408 vaat edilmez; seri numarası ve yazılım sürümüyle teyit gerekir.

MP408 üretimden kalktı mı?

Evet. Autel güncel küresel katalogda MP408’i üretimi sonlandırılmış olarak gösterir. Satış mevcut stok içindir; güncel halefi MP608 ayrıca incelenmelidir.

MP408 yüksek voltaj veya EV bataryasında kullanılır mı?

Standart tek uçlu problarla kullanılmaz. Yüksek voltaj için uygun ölçüm kategorisinde diferansiyel izole prob, koruyucu ekipman, eğitim ve araç üreticisinin prosedürü gerekir.

Sonraki adım

MaxiScope MP408 Otomotiv Osiloskop için doğru paketi netleştirin

Serviste baktığınız araç grubu, yapılacak işlem, beklenen bağlantı şekli ve lisans ihtiyacını paylaşarak bu modelin doğru sınıf olup olmadığını daha hızlı değerlendirebilirsiniz.

Model seçimini netleştir Tüm Autel ürünleri

Kullanacağınız Windows sürümünü veya Autel tabletin tam model ve yazılım sürümünü sipariş öncesi paylaşın; MP408 uyumluluğu doğrulandıktan sonra paketi seçin.
