Autel MaxiSys Ultra

MaxiFlash VCMI 5’i 1 arada

Kablosuz araç iletişimi, dört kanallı osiloskop, multimetre, dalga biçimi üretici ve CAN Bus kontrolünü aynı donanımda birleştirir. Ölçüm kapsamı doğru prob, bağlantı ve teknisyen yorumu gerektirir.

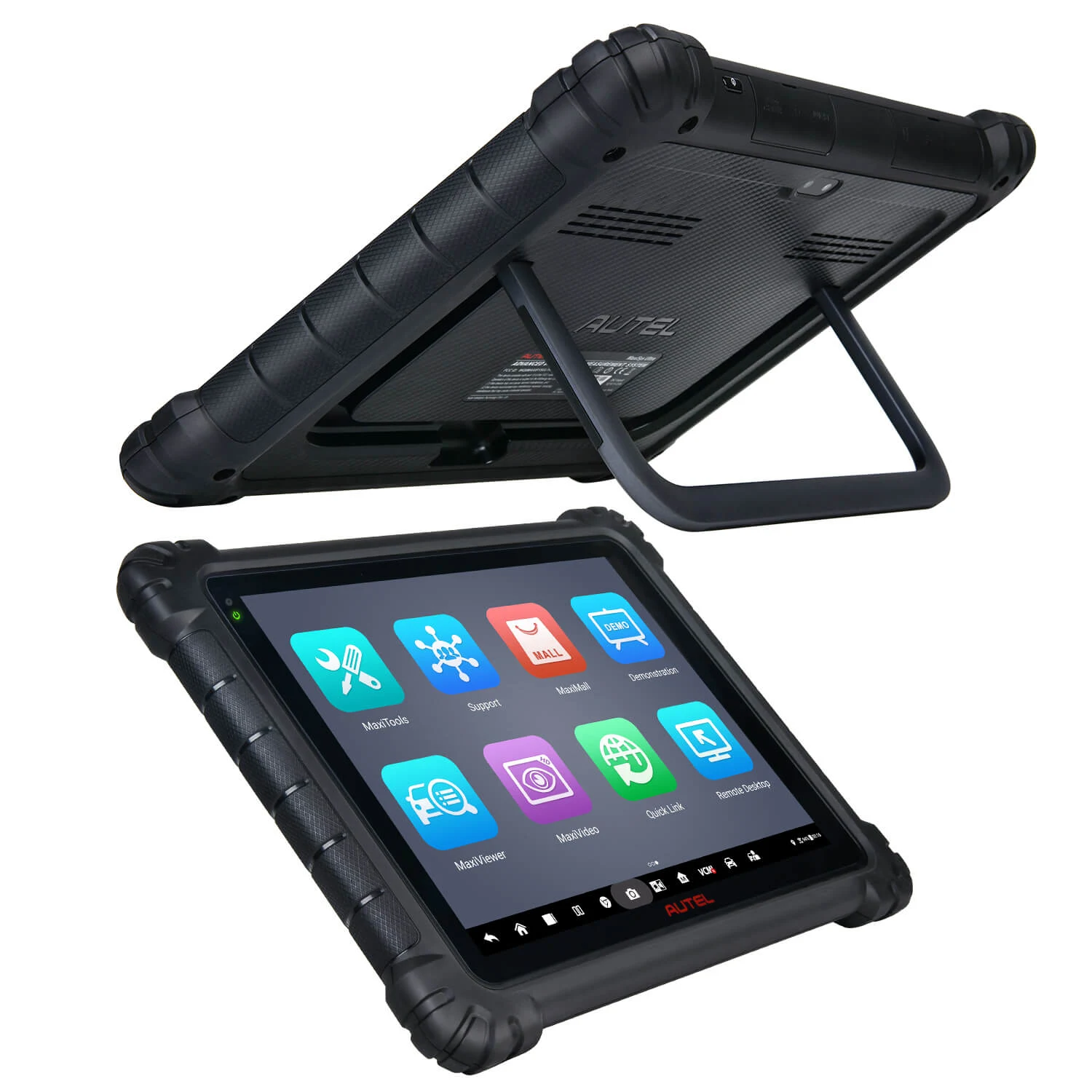

12,7 inç servis ekranı

2732 × 2048 çözünürlüklü ekran; topoloji, canlı veri grafikleri, ölçüm ekranı ve servis bilgisini geniş çalışma alanında incelemeye yardımcı olur.

Topoloji ve tam sistem tarama

Desteklenen araçlarda kontrol ünitelerini ağ ilişkisi içinde gösterir. Haberleşme ve DTC durumunu aynı görünümde sıralayarak teşhis planının kurulmasını kolaylaştırır.

Aktif test ve canlı veri

Desteklenen kontrol ünitelerinde çift yönlü komutlar, canlı parametreler ve freeze frame verisi birlikte incelenebilir. Kullanılabilir testler araç ve yazılım kapsamına göre değişir.

Kodlama ve J2534 iş akışı

Belirli araçlarda kodlama ve programlama işlerine yönelik işlevler sunar. OEM hesabı, SGW yetkisi, bölge ve kontrol ünitesi desteği her işlem öncesinde ayrıca doğrulanır.

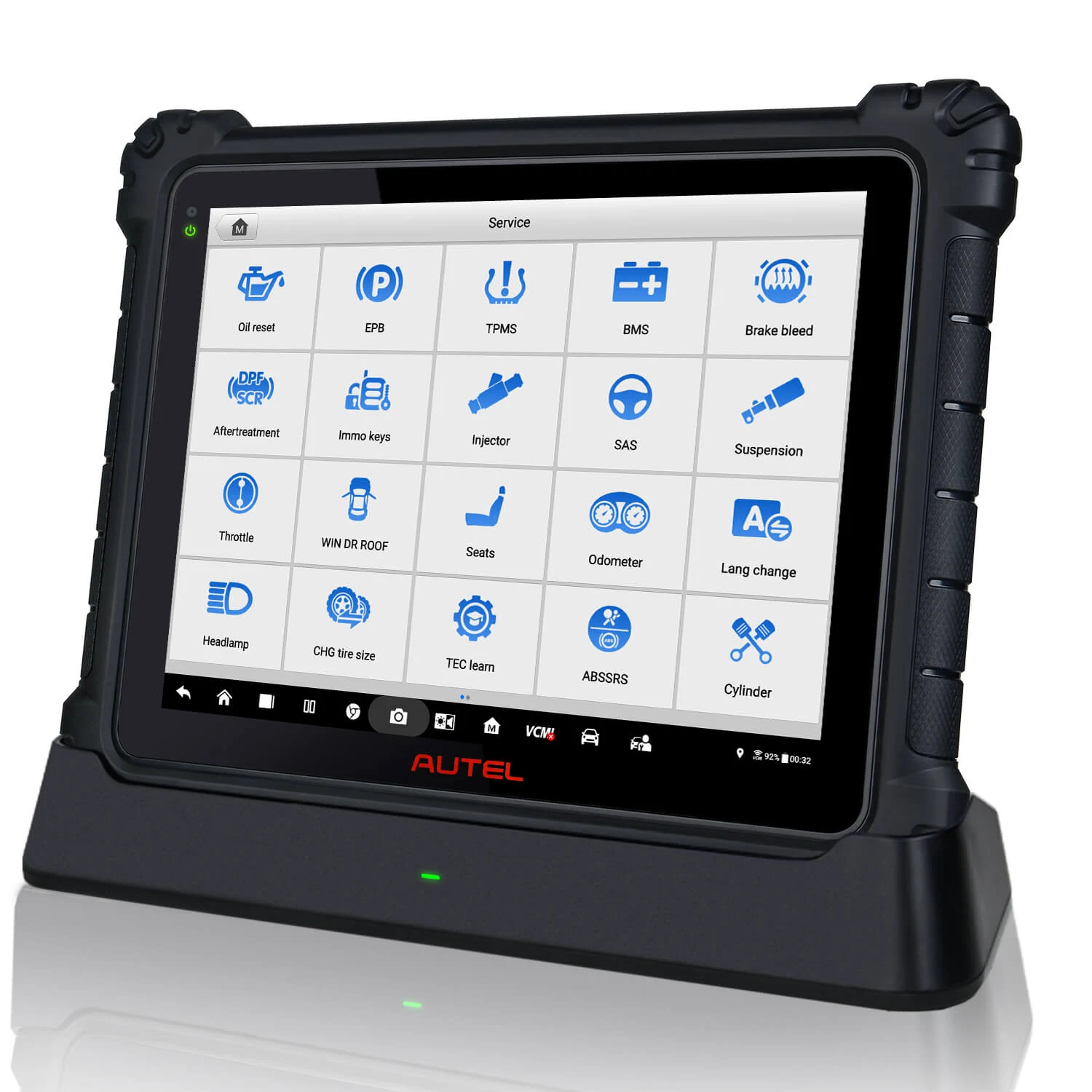

Docking station ve servis düzeni

Tablet için sabit şarj ve çalışma noktası oluşturur. Paylaşımlı atölye kullanımında cihazın şarjlı, erişilebilir ve rapor düzenine bağlı kalmasına yardımcı olur.

Türkçe dil hizmeti

Yurt dışından alınan uygun Autel cihazlarda Türkçe dil seçeneği için seri numarası kontrolü, yetkilendirme yönlendirmesi ve uzaktan kurulum desteği.

Hesap ve e-posta desteği

Autel hesabına erişemeyen cihaz sahipleri için cihaz kaydı kontrolü, sahiplik doğrulaması ve kayıtlı e-posta değişikliği sürecinde destek.

Faturalı satış

Satışa açık Autel Türkiye ürünlerinde fiyat KDV dahil gösterilir; sipariş faturalı satış olarak işlenir. Fatura bilgileri ödeme adımında alıcı bilgileriyle birlikte alınır.

Güncelleme süresi

1 yıl ücretsiz güncelleme, cihazı satın aldıktan sonra yazılım tarafındaki temel ticari güvencelerden biridir.

Model sınıfı

Atölye yoğunluğu, yapılacak işlem seviyesi ve beklenen cihaz sınıfı doğru modeli seçerken birlikte ele alınır.

İşlem kapsamı

MaxiSys Ultra her servis için zorunlu değildir. Temel arıza kodu, canlı veri ve bakım sıfırlama işleri ağırlıktaysa DS, MX veya MS906 sınıfı daha dengeli olabilir. VCMI’nin bulunması her araçta osiloskopla otomatik teşhis, bütün kontrol ünitelerinde kodlama veya her markada ECU programlama garantisi vermez. İşlevler araç, model yılı, kontrol ünitesi, üretici yetkilendirmesi, bölgesel güvenlik geçidi ve aktif yazılım aboneliğine göre değişir. Elektrikli araç batarya paketi incelemesi için EV Diagnostics Upgrade Kit ayrı üründür.

Lisans ve paket

• Resmî paket listesinde MaxiSys Ultra tablet, MaxiFlash VCMI ve docking station bulunur.
• Ana araç kablosu, USB kablosu, 12 V adaptör ve çakmak güç kablosu paket listesinde yer alır.
• Osiloskop test kabloları, multimetre kabloları, problar, klipsler ve breakout uçları resmî kutu içeriğinde listelenir.
• Aksesuar kutusu ile taşıma çantası paket kapsamındadır; bölgesel SKU farklılıkları sipariş öncesi doğrulanmalıdır.
• MV108S videoskop, BT506 akü test cihazı, MSOAK aksesuar kiti ve EV Diagnostics Upgrade Kit ayrı varyant veya üründür.
• Yazılım, garanti ve yerel teknik destek süreleri aynı hizmet değildir; satış belgesinde ayrı ayrı kontrol edilir.

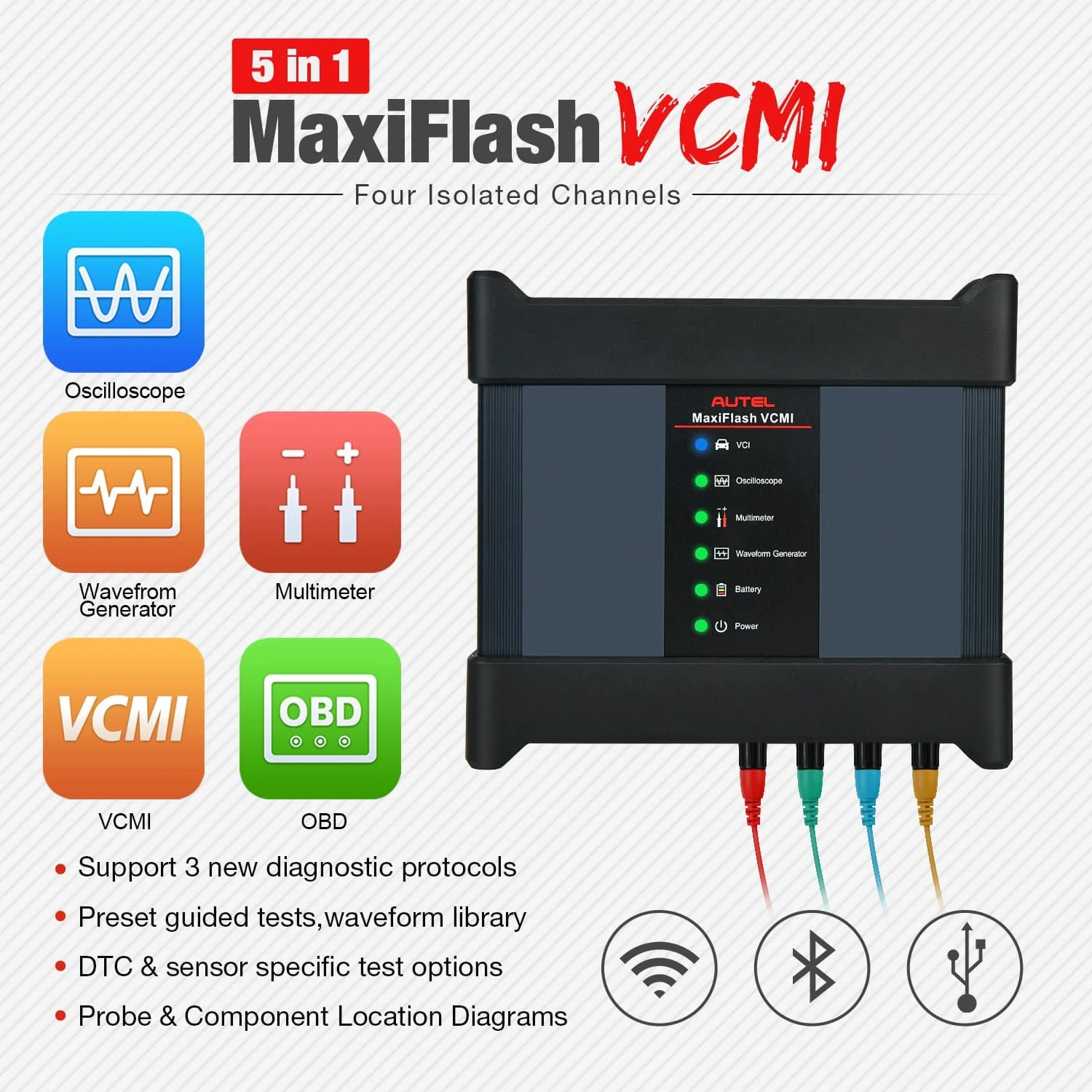

MaxiFlash VCMI günlük iş akışını nasıl değiştirir?

Ultra paketini daha düşük Autel sınıflarından ayıran temel parça MaxiFlash VCMI’dir. VCMI önce kablosuz araç iletişim arayüzü olarak tablete bağlanır; uygun işlerde aynı kutu üzerinden dört kanallı osiloskop, multimetre, dalga biçimi üretici ve CAN Bus kontrol aracına geçilir. Böylece taramada görülen bir sensör veya haberleşme arızası, ayrı bir ölçüm cihazına iş emrini yeniden kurmadan elektriksel olarak incelenebilir.

Bu bütünleşme otomatik arıza kararı anlamına gelmez. Prob seçimi, ölçüm noktası, zaman tabanı, voltaj aralığı ve referans dalga biçimi teknisyen tarafından belirlenir. Yanlış ölçüm aralığı veya hatalı bağlantı hem sonucu bozar hem de donanıma zarar verebilir. VCMI’nin değeri, ölçüm eğitimi ve doğru servis prosedürüyle birlikte ortaya çıkar.

• VCI, dört kanallı osiloskop, multimetre, dalga biçimi üretici ve CAN Bus kontrolü
• Diagnostik sonuçla elektriksel ölçümü aynı iş emrinde birleştirme
• Ölçüm aksesuarı ve prob kapsamını sevk listesinden doğrulama

Topoloji, Auto Scan ve aktif test senaryosu

Araç kabulünde ilk kayıt VIN ve müşteri şikâyetiyle açılır. Auto Scan erişilebilen kontrol ünitelerini tarar; topoloji görünümü modülleri ağ ilişkisi içinde ve durum renkleriyle gösterir. Bu ekran tek başına arızalı parçayı seçmez, fakat iletişim zincirini ve birden fazla modülü etkileyen ortak sorunları daha hızlı sıralamaya yardımcı olur.

DTC ve freeze frame verisi kaydedildikten sonra ilgili canlı parametreler izlenir. Araç desteği varsa aktif test ile fan, röle, valf, pompa veya başka bir aktüatöre komut gönderilir. Komut sonucu fiziksel tepki, canlı veri ve gerekirse VCMI ölçümüyle birlikte değerlendirilir. Onarım sonrasında aynı sistem yeniden taranır ve son rapor ilk kayıtla karşılaştırılır.

• İşlem öncesi tarama ve rapor
• Topoloji üzerinden iletişim zincirini okuma
• Canlı veri ile aktif testi birlikte değerlendirme
• İşlem sonrası tarama ve müşteri raporu

Kodlama ve programlama iddialarının sınırı

Resmî Autel kaynakları Ultra için gelişmiş kodlama ve belirli araçlarda ECU programlama işlevleri listeler. Bu ifade bütün marka ve modüllerde aynı yetkinliğin açık olduğu anlamına gelmez. Bazı işlemler yalnız çevrim içi bağlantı, OEM hesabı, güvenlik geçidi yetkisi veya güncel abonelikle çalışır; bazı markalarda ise yalnız uyarlama ya da kodlama menüsü bulunabilir.

Sipariş kararı genel özellik listesine göre değil hedef iş listesine göre verilmelidir. Araç marka, model, model yılı, VIN, kontrol ünitesi ve yapılacak işlem Autel’in güncel kapsamı üzerinden kontrol edilmelidir. Modül değişiminden önce akü destek ünitesi, internet kararlılığı, orijinal kodlama verisi ve geri dönüş prosedürü ayrıca hazırlanmalıdır.

• Kodlama ile ECU yazılım programlamasını aynı işlem saymama
• Hedef araç ve kontrol ünitesini sipariş öncesi doğrulama
• OEM hesabı, SGW ve bölgesel yetki gereksinimini kontrol etme
• Programlama sırasında uygun gerilim desteği kullanma

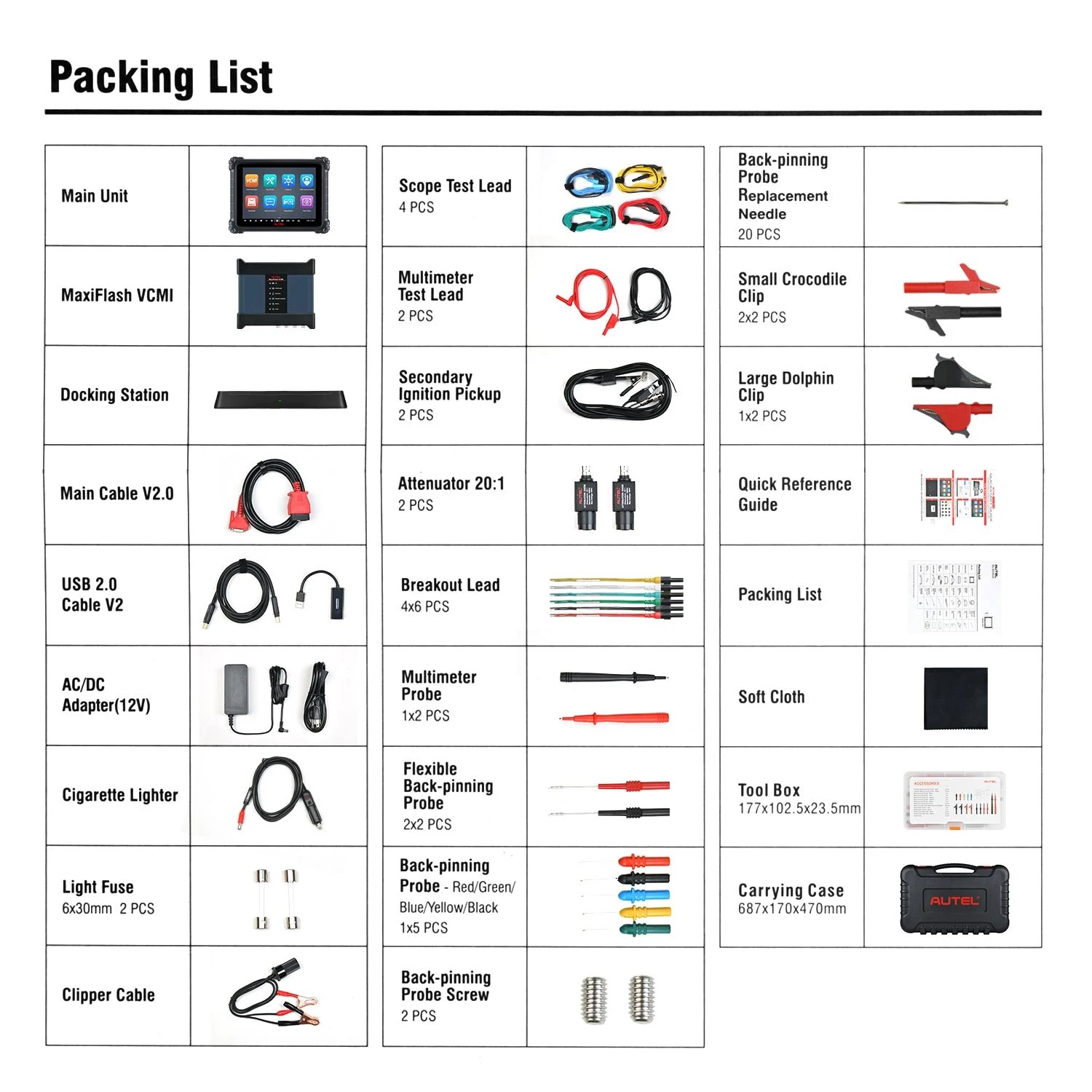

Kutu içeriği ve satın alma kontrolü

Resmî paket listesinde tablet, MaxiFlash VCMI, docking station, ana araç kablosu, USB kablosu, güç adaptörü, ölçüm kabloları, problar, klipsler, sigortalar, aksesuar kutusu ve taşıma çantası gibi parçalar bulunur. Ancak satış kanalı, ülke ve SKU değiştiğinde adaptör ya da aksesuar listesi farklılaşabilir. Fotoğrafta görülen her ek ürün standart pakete dahil kabul edilmemelidir.

Teslimatta tablet ve VCMI seri numaraları, şarj donanımı, ölçüm kabloları ve taşıma çantası sevk listesiyle karşılaştırılır. Ekran, portlar ve kablo uçları fiziksel olarak incelenir; cihaz etkinleştirilmeden önce fatura ve garanti bilgileri saklanır. MV108S, BT506, MSOAK, eski tip OBD adaptör seti ve EV Diagnostics Upgrade Kit ayrı paket veya varyant olabilir.

• Tablet, MaxiFlash VCMI ve docking station
• Araç bağlantısı, güç ve USB kabloları
• Osiloskop ve multimetre ölçüm kabloları ile problar
• Aksesuar kutusu ve taşıma çantası

Ultra, MS919 ve MS909 arasında seçim

Ultra’nın güçlü tarafı geniş ekranı, docking station yapısı ve VCMI ölçüm ekosistemini en üst tablet sınıfıyla birleştirmesidir. MS919 da VCMI odaklı gelişmiş diagnostik ve ölçüm işlerine yaklaşır; ekran ve paket konumlandırması farklıdır. MS909 ise MaxiFlash VCI/J2534 kullanır ve standart paketinde VCMI ölçüm donanımı bulunmaz.

Servis osiloskop veya multimetreyi nadiren kullanıyorsa yalnız üst model adına yatırım yapmak doğru olmayabilir. Günlük işlerin çoğu sistem tarama, canlı veri ve bakım fonksiyonlarından oluşuyorsa MS909, MS908 veya MS906 ailesi maliyet açısından daha dengeli olabilir. Ultra seçimi, ölçüm donanımının ve geniş ekranın düzenli gelir üreten işlere bağlanabildiği durumda anlam kazanır.

Kurulum, güncelleme ve ilk kabul adımları

İlk kurulumda cihaz hesabı, seri numarası ve bölge bilgisi doğru kullanıcı adına kaydedilir. Tablet ve VCMI yazılımı güncellenir; VCMI bağlantısı, şarj istasyonu ve temel araç iletişimi denenir. Güncelleme sırasında cihazın güç ve internet bağlantısı kesilmemelidir. Servis personeli için ayrı kullanıcı, rapor arşivi ve yedekleme düzeni kurulması cihazın ortak kullanımını kolaylaştırır.

İlk gerçek araç işleminden önce demonstrasyon veya düşük riskli bir araçta Auto Scan, rapor, canlı veri ve VCMI bağlantısı denenmelidir. Yazılım aboneliğinin bitiş tarihi, garanti kanalı ve teknik destek yöntemi kayıt altına alınmalıdır. Güncelleme süresi ile cihazın fiziksel garantisi aynı hizmet değildir; satış belgesindeki koşullar ayrı ayrı okunmalıdır.

Kesintili arızada canlı veri ve osiloskop senaryosu

Kesintili çalışan bir krank, eksantrik veya basınç sensöründe yalnız kayıtlı arıza koduna bakmak parçayı doğrudan değiştirmek için yeterli değildir. İş emrinde önce DTC, freeze frame ve arızanın oluştuğu çalışma koşulları kaydedilir. Canlı veri grafiğinde ilgili sensör değeri, motor devri, besleme gerilimi ve mümkünse karşılaştırılacak ikinci bir parametre aynı zaman çizgisinde izlenir. Değer koptuğunda bunun gerçek sinyal kaybı mı, kontrol ünitesi yorumu mu olduğu VCMI ölçümüyle ayrıştırılır.

Osiloskop bağlantısı resmî devre şeması ve uygun probla yapılır. Ölçüm aralığı, zaman tabanı, kuplaj ve tetik seviyesi beklenen sinyale göre ayarlanır; kablo izolasyonu delinmeden önce üreticinin test noktası tercih edilir. Tek bir ekran görüntüsüyle hüküm verilmez: sağlam referans, farklı devir ve yük koşulları ile tesisat hareket testi karşılaştırılır. Bulgular iş emrine eklenir ve parça değişiminden sonra aynı koşul yeniden oluşturularak onarım doğrulanır.

• DTC ve freeze frame kaydını ölçümden önce saklama
• Canlı veri ile fiziksel sinyali aynı çalışma koşulunda karşılaştırma
• Doğru prob, voltaj aralığı ve tetik ayarı kullanma
• Onarım sonrası aynı testi tekrarlayarak sonucu doğrulama

Satın alma maliyetini servis kapasitesine dönüştürme

Üst sınıf bir diagnostik cihazın ekonomik karşılığı yalnız satın alma fiyatı değildir. Yıllık yazılım yenilemesi, ölçüm aksesuarlarının kayıp veya hasar maliyeti, personel eğitimi, akü destek ünitesi, güvenlik geçidi hesapları ve bazı markalardaki OEM erişimleri toplam sahip olma maliyetine eklenir. Buna karşılık doğru kullanılan topoloji, raporlama ve VCMI akışı; tekrar gelen araçları, gereksiz parça değişimini ve ayrı ölçüm cihazları arasında geçen hazırlık süresini azaltabilir. Bu katkı servis tarafından gerçek iş emirleri üzerinden ölçülmelidir.

Satın almadan önce bir aylık örnek iş listesi çıkarılabilir: kaç araçta tam sistem tarama yapıldığı, kaç işte aktif teste ihtiyaç duyulduğu, kaç elektriksel arızada osiloskop veya multimetre kullanıldığı ve kaç müşteriye işlem öncesi-sonrası rapor verildiği yazılır. Ultra’nın ayırıcı özellikleri bu listede düzenli karşılık bulmuyorsa daha düşük sınıf cihaz daha doğru yatırım olabilir. Karşılık buluyorsa cihaz için sorumlu teknisyen, eğitim planı, rapor arşivi ve yenileme bütçesi daha teslimattan önce belirlenmelidir.

• Yazılım, eğitim, aksesuar ve OEM erişimini toplam maliyete katma
• Cihaz sınıfını son bir aylık gerçek iş emirleriyle karşılaştırma
• Ölçüm ve raporlama kullanımını sorumlu teknisyene bağlama
• Yenileme tarihini ve yıllık bütçeyi satın alma öncesi planlama
