Autel MaxiSys Ultra EV

Batarya paketi analizi

EVDiag Box ve doğru bağlantıyla SOC, SOH, voltaj, akım, sıcaklık, paket gerilim farkı ve batarya durumu gibi veriler desteklenen araçlarda incelenebilir.

OBD ve doğrudan bağlantı

Resmî Autel açıklaması batarya analizinin araç kapsamına göre OBD üzerinden veya özel kablo ve jumper setleriyle doğrudan yapılabildiğini belirtir.

MaxiFlash VCMI 5’i 1 arada

Araç iletişimi, dört kanallı osiloskop, multimetre, dalga biçimi üretici ve CAN Bus kontrol işlevlerini tek ölçüm arayüzünde toplar.

Yüksek voltaj sistem görünümü

Desteklenen araçlarda yüksek voltaj sistem blokları, bileşenler ve bağlantı noktaları için grafik yönlendirmeler sunulur; fiziksel işlemde üretici prosedürü esastır.

Klasik diagnostik ve aktif test

Elektrikli araç işlevlerine ek olarak benzinli, dizel ve hibrit araçlarda sistem tarama, canlı veri, servis fonksiyonları ve desteklenen aktif testleri yürütür.

Atölye kayıt yönetimi

Data Manager; müşteri, araç, tarama kaydı ve teknisyen notlarını aynı çalışma düzeninde saklamaya yardımcı olur.

Model sınıfı

Atölye yoğunluğu, yapılacak işlem seviyesi ve beklenen cihaz sınıfı doğru modeli seçerken birlikte ele alınır.

İşlem kapsamı

Ultra EV artık Türkiye satış stoğunda değildir. Batarya paketi verileri ve EV servis işlevleri araç, model yılı, batarya mimarisi, adaptör, yazılım, lisans ve bölgeye göre değişir. Cihaz, yüksek voltaj sistemine fiziksel müdahale yetkisi veya güvenlik ekipmanı sağlamaz. Kodlama ve programlama bütün marka ve kontrol ünitelerinde aynı kapsamda değildir.

Lisans ve paket

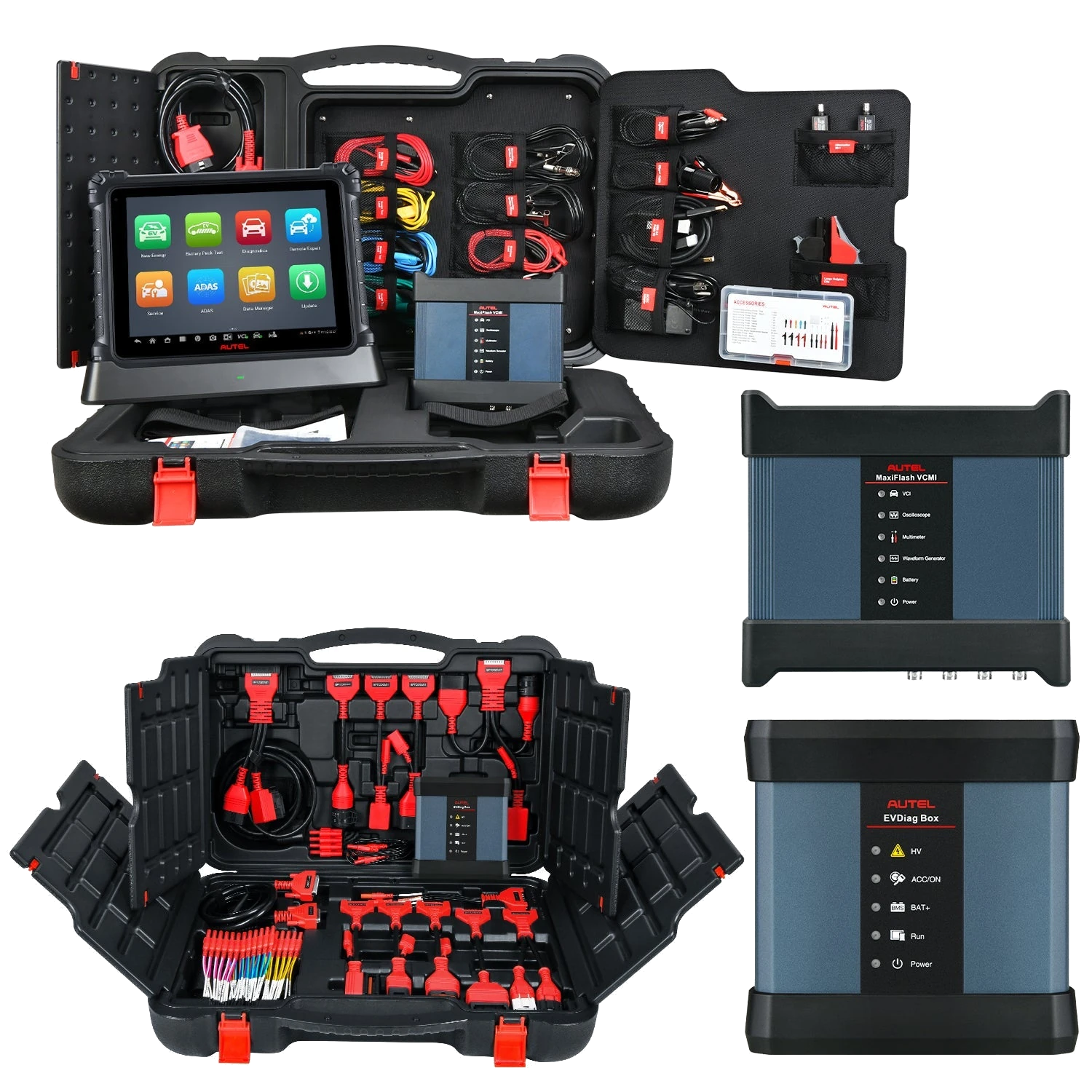

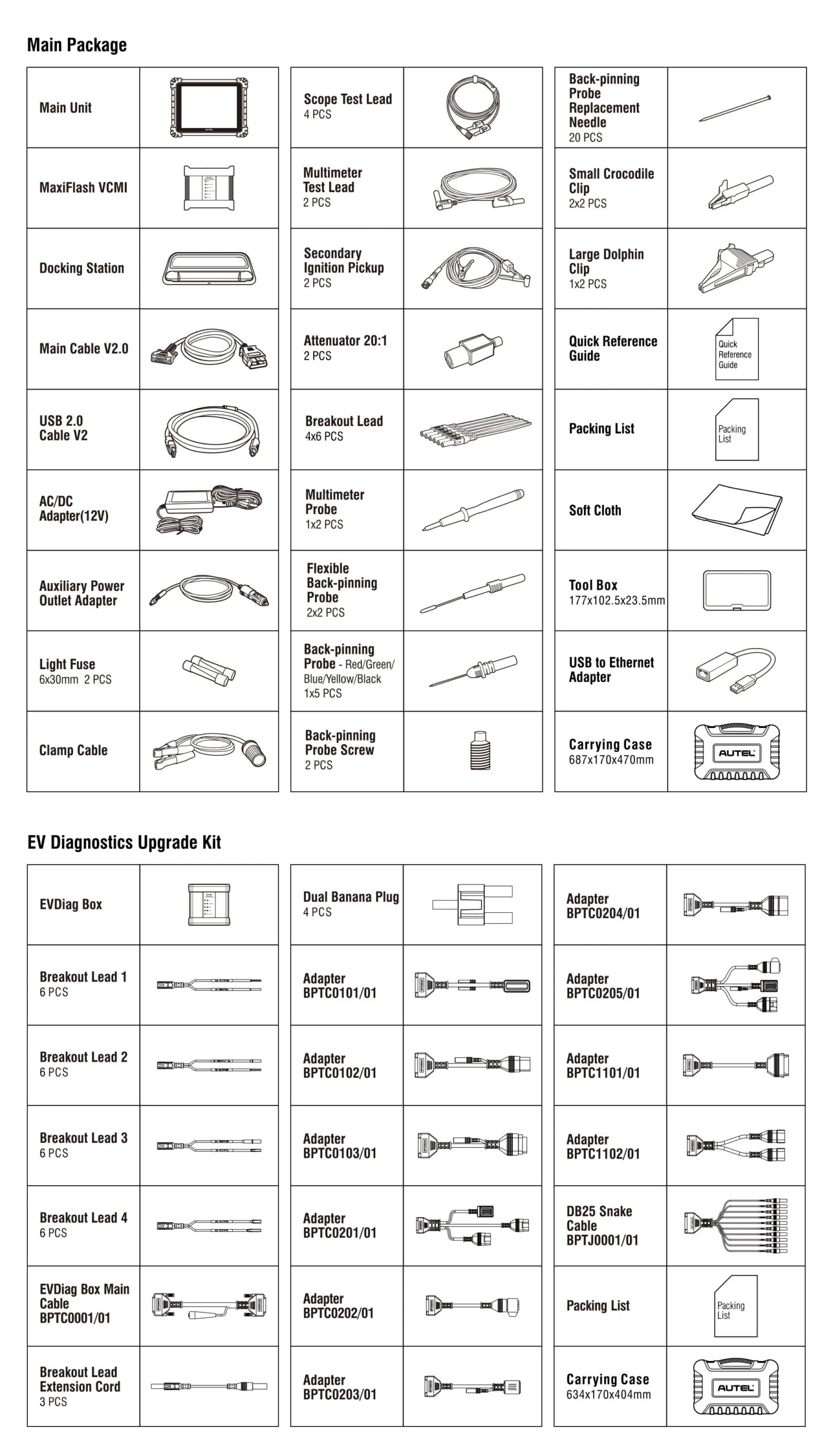

• Resmî paket; Ultra EV tablet, MaxiFlash VCMI, docking station, EVDiag Box ve EV bağlantı kitini birlikte gösterir.
• EV kitinde batarya adaptörleri, breakout kabloları, jumper uçları ve ayrı taşıma çantası bulunur; ülke veya SKU bazında sevk listesi sipariş belgesiyle doğrulanmalıdır.
• Ana araç kablosu, güç ve USB kabloları ile VCMI ölçüm kabloları ve probları resmî paket listesinde yer alır.

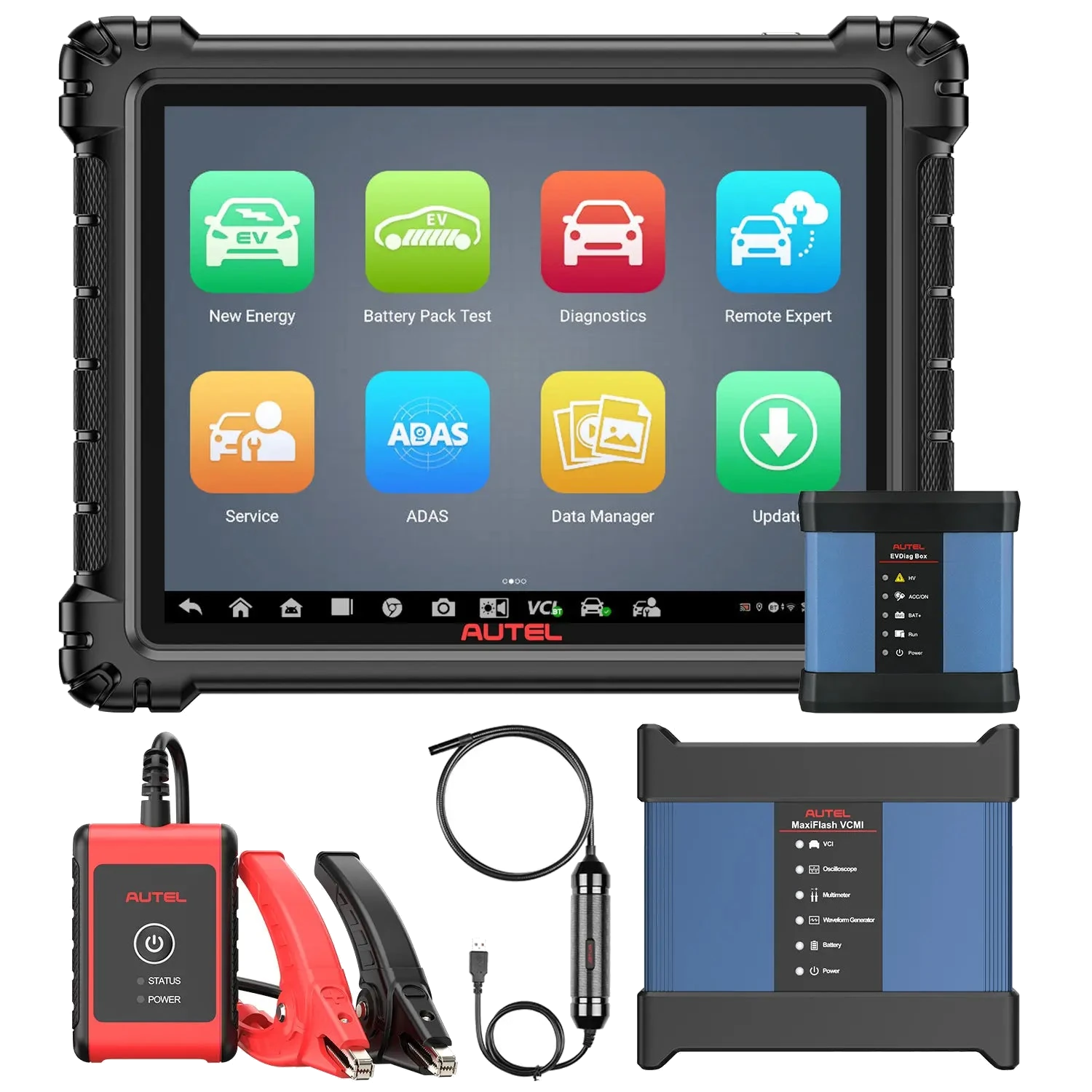

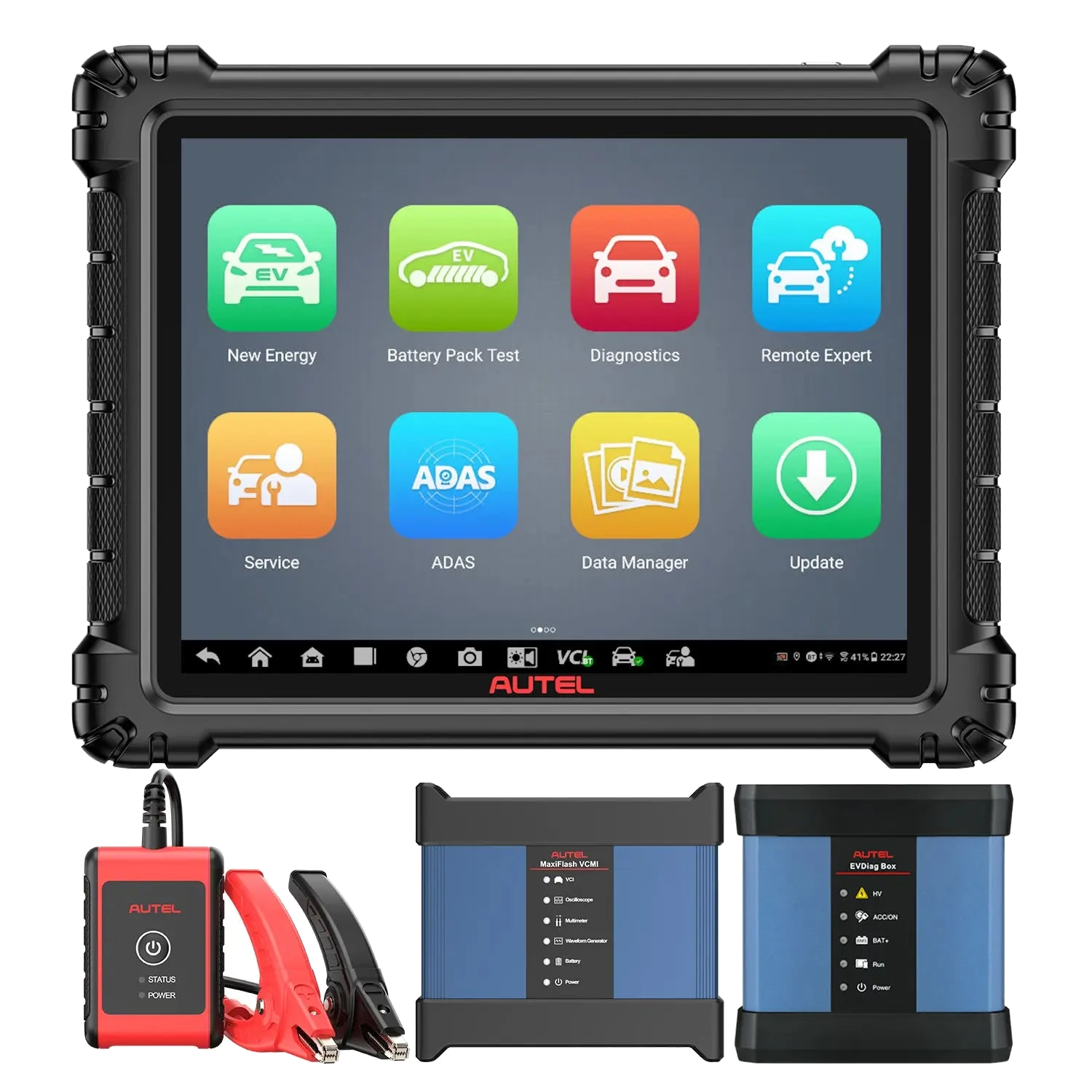

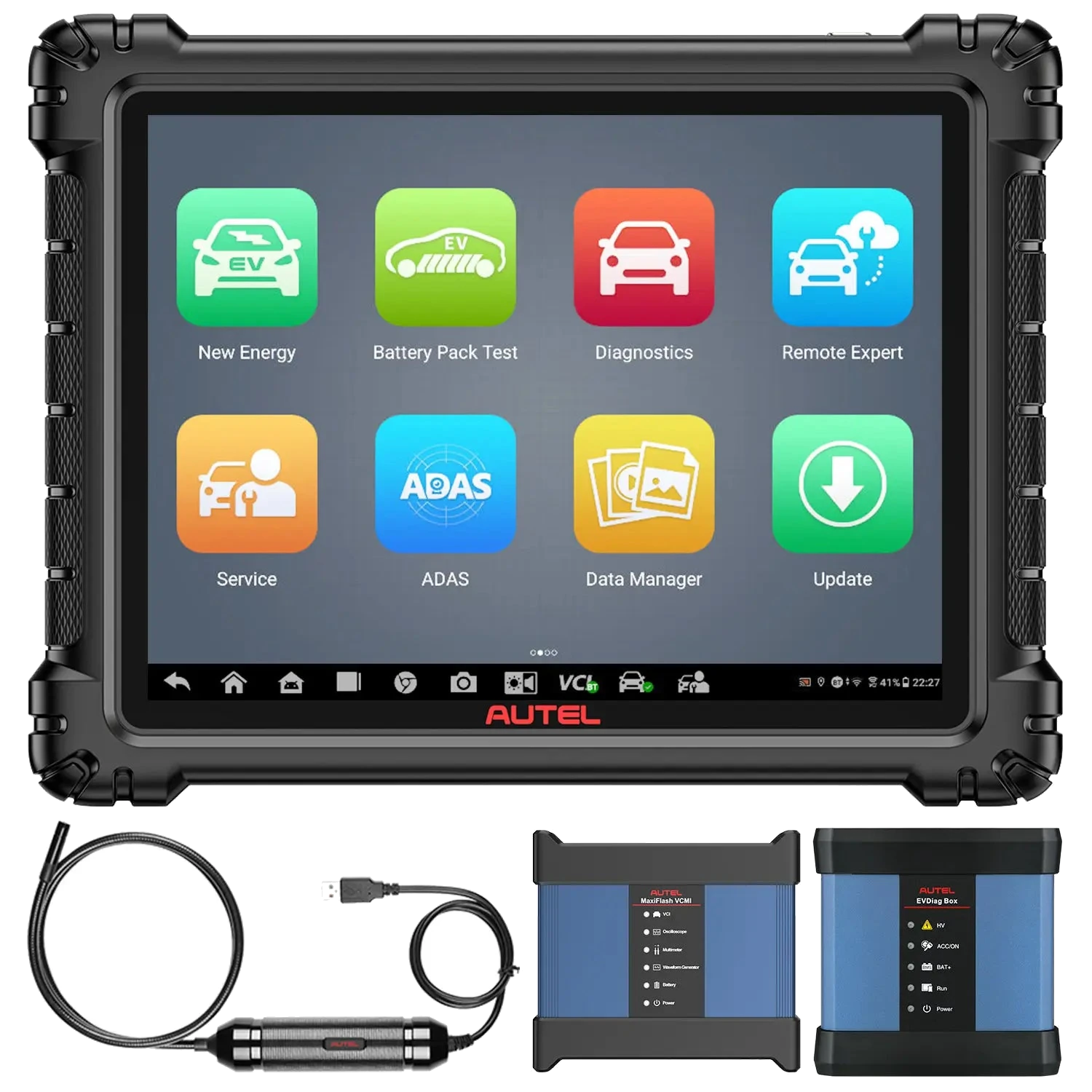

• MV108S videoskop, BT506 akü test cihazı ve MSOAK osiloskop aksesuar kiti standart yerel pakete dâhil kabul edilmez; galerideki bu kombinasyonlar Autel resmî mağazasındaki ayrı opsiyon örnekleridir.
• Yazılım güncellemesi, fiziksel garanti ve yerel teknik destek birbirinden farklı satış koşullarıdır; stok dışı bu model için yeni satış vaadi oluşturulmaz.

Batarya paketi analizi hangi verileri kapsar?

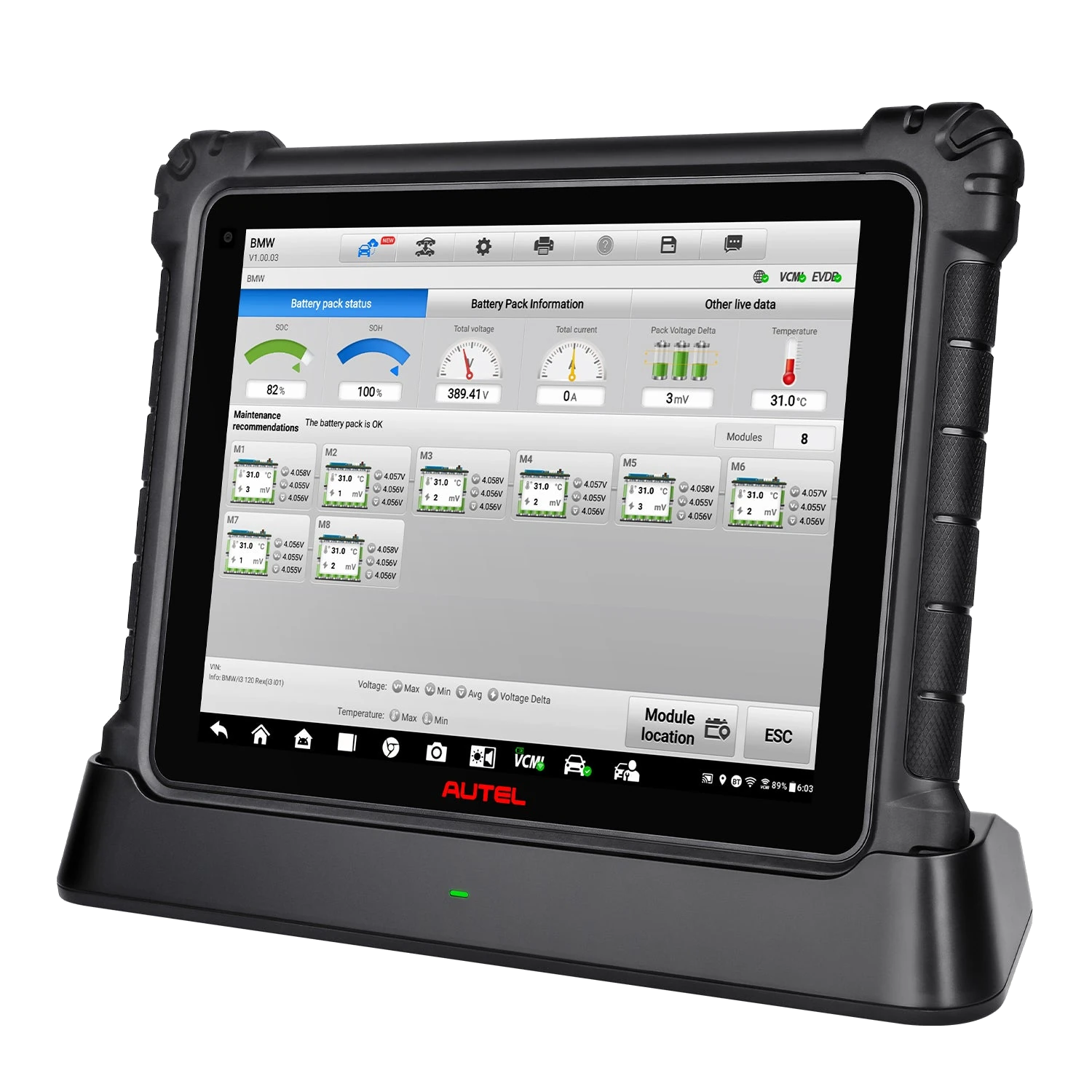

Resmî Autel ürün bilgisinde EVDiag Box ile SOC, SOH, voltaj, akım, paket gerilim farkı, sıcaklık ve genel batarya paketi durumu gibi veri başlıkları listelenir. Bu veriler batarya modüllerini ve hücre gruplarını aynı koşul altında karşılaştırmak, dengesizliği veya sıcaklık farkını kayda almak için kullanılır.

Bir değerin ekranda bulunması tek başına arızalı hücre kararı vermez. Araç üreticisinin sınırları, ortam ve batarya sıcaklığı, şarj seviyesi, yük koşulu ve geçmiş arıza kayıtları birlikte incelenmelidir. SOH değeri de bütün araçlarda aynı hesaplama veya erişim yoluyla sunulmaz.

• SOC ve SOH verisini araç kapsamına göre doğrulama
• Paket, modül ve sıcaklık farklarını aynı test koşulunda karşılaştırma
• Ölçüm ekranını iş emrine kaydetme ve tarih-saat bilgisiyle arşivleme

OBD analizi ile doğrudan batarya bağlantısının farkı

OBD üzerinden yapılan incelemede araç kontrol ünitelerinin diagnostik olarak sunduğu veriler okunur. Doğrudan batarya paketi bağlantısında ise EVDiag Box, uygun adaptör ve jumper seti kullanılır. İki yöntem aynı araçta aynı veriyi veya aynı erişim düzeyini garanti etmez.

Doğrudan bağlantı yalnız resmî bağlantı şeması, doğru adaptör, enerjisizleştirme prosedürü ve yüksek voltaj güvenlik adımlarıyla yapılmalıdır. Bağlantı portunun fiziksel olarak uyması işlemin güvenli veya desteklenmiş olduğu anlamına gelmez.

Yüksek voltaj sistemi ve klasik diagnostik aynı tablette

Ultra EV, yüksek voltaj sisteminde arıza kodu okuma-silme, canlı veri ve desteklenen parça değişim akışlarını EV ekranlarıyla sunarken klasik diagnostik uygulamasını da korur. Böylece hibrit araçta içten yanmalı motor, şanzıman, fren ve gövde sistemleri ile EV güç elektroniği aynı iş emrinde incelenebilir.

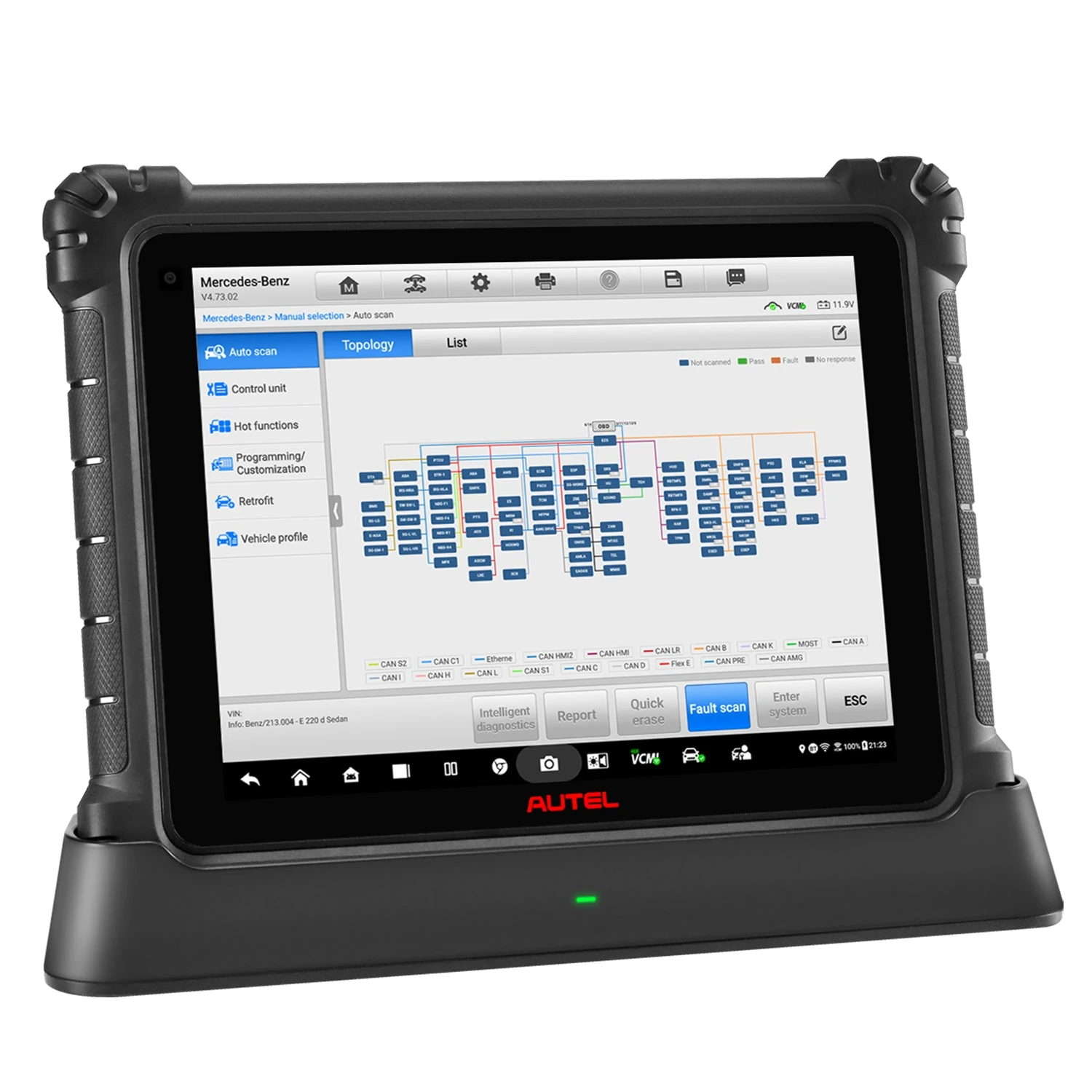

Topoloji haritası kontrol ünitelerinin haberleşme ilişkisini renklerle gösterir. Harita arızalı parçayı otomatik seçmez; erişilemeyen modül, ortak besleme, ağ hattı veya gateway sorunu DTC, canlı veri ve fiziksel ölçümle doğrulanmalıdır.

VCMI ölçüm işlevleri nerede kullanılır?

MaxiFlash VCMI araç iletişiminin yanında dört kanallı osiloskop, multimetre, dalga biçimi üretici ve CAN Bus kontrol işlevlerini birleştirir. Kesintili sensör sinyali, haberleşme hattı veya aktüatör beslemesi gibi işlerde diagnostik veriyi fiziksel sinyalle karşılaştırmaya yardımcı olur.

Ölçüm cihazı doğru prob, gerilim aralığı, zaman tabanı ve bağlantı noktası seçimini teknisyenin yerine yapmaz. Özellikle yüksek voltaj tarafında VCMI bağlantısının izin verilen ölçüm sınırları ve araç üreticisi prosedürü aşılmamalıdır.

Kodlama, programlama ve aktif test sınırı

Resmî ürün bilgisi Ultra EV için çift yönlü aktif test, ECU kodlama ve belirli araçlarda programlama başlıklarını listeler. Ancak bu kapsam her marka, yıl ve kontrol ünitesinde aynı değildir. OEM hesabı, çevrim içi bağlantı, SGW yetkisi veya aktif yazılım aboneliği gerekebilir.

Yeni modül takılmadan önce yapılacak işlemin kodlama mı, adaptasyon mu yoksa yazılım programlama mı olduğu ayrılmalıdır. VIN ve kontrol ünitesi bilgisiyle kapsam kontrolü yapılmadan satın alma veya işlem sözü verilmemelidir.

Paket ve opsiyonel aksesuarları ayırın

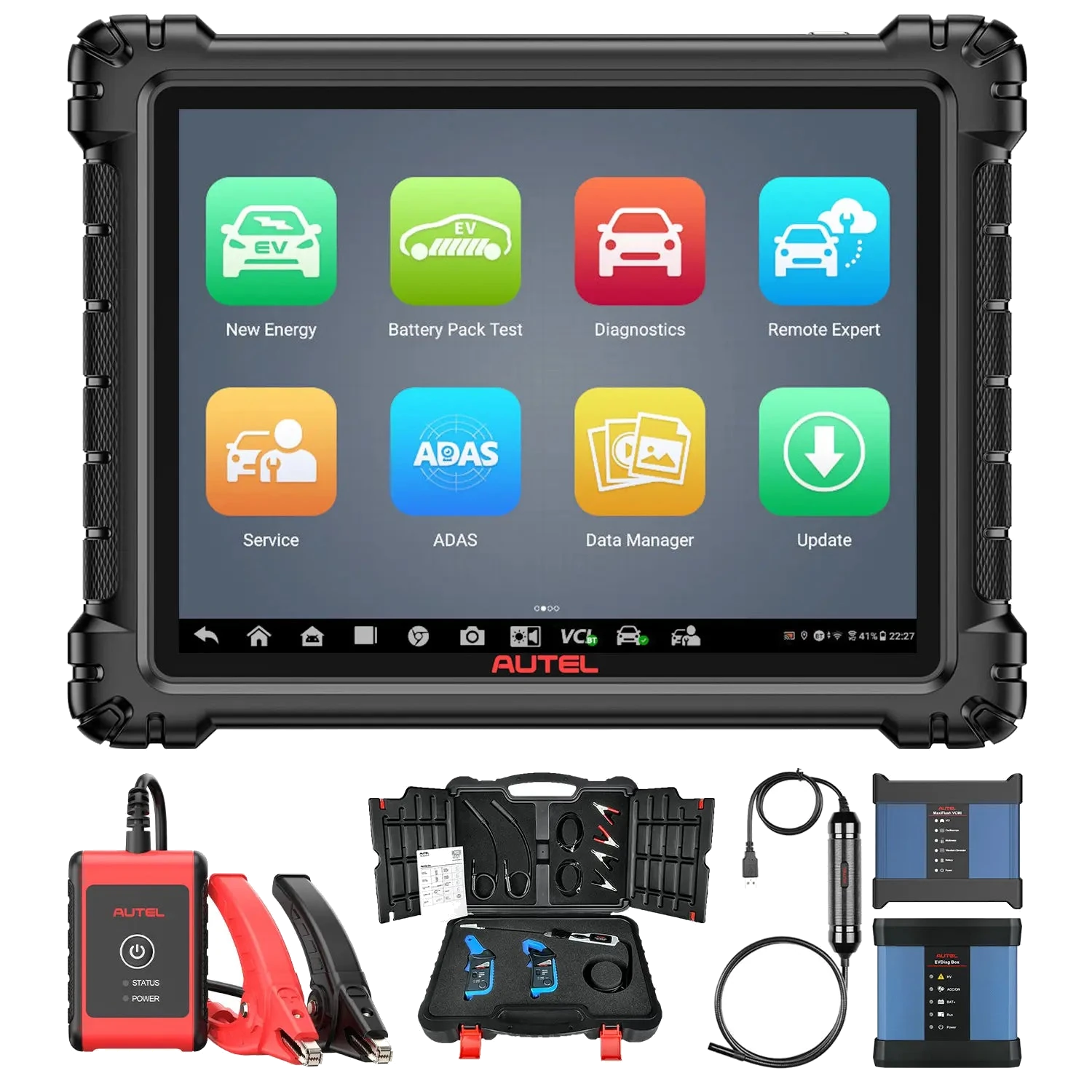

Ultra EV’nin ayırıcı parçaları tablet, VCMI, EVDiag Box ve EV bağlantı kitidir. Galeride ayrıca Autel resmî mağazasının MV108S, BT506 ve MSOAK içeren opsiyon kombinasyonları gösterilir; bu aksesuarlar eski Türkiye satış paketine otomatik olarak dâhil sayılmaz.

Mevcut cihaz sahibinin kayıp veya eksik parça kontrolünde tablet, VCMI ve EVDiag Box seri numaraları ile adaptör üzerindeki parça kodları kullanılmalıdır. Görsel benzerlik, doğru adaptörün veya güvenli bağlantının kanıtı değildir.

Yeni cihaz alımında hangi modele geçilmeli?

Ultra EV stoğu kapalı olduğu için aynı sınıfta ilk karşılaştırma güncel Ultra S2 EV ile yapılır. Ultra S2 EV daha yeni Ultra S2 donanımını VCMI2 ve EV Upgrade Kit ile birleştirir. Daha kontrollü bütçede MS909 EV; ekran, bağlantı arayüzü ve ölçüm donanımı farklarıyla ayrıca değerlendirilir.

Karar yalnız tablet hızına göre verilmemelidir. Servisin baktığı EV marka-model listesi, doğrudan batarya bağlantısı ihtiyacı, yüksek voltaj yetkinliği ve teslim edilecek adaptörlerin yazılı listesi satın alma kararının merkezinde olmalıdır.
